化工厂安全应急三维平台技术方案
一、项目背景
化工厂生产环境复杂，存在诸多安全风险。构建一个化工厂安全应急三维平台，能够直观呈现工厂的运行状态，及时发现并处理安全隐患，对于保障人员生命安全、减少财产损失以及提高应急响应效率具有重要意义。本方案旨在打造一个具备工厂风险分区、四色图、设备实时数据、电子围栏标识、人员定位、车辆定位、摄像头点位交互、消防报警、应急预警等功能的三维场景平台，提升化工厂安全管理水平。
二、需求分析
工厂风险分区：依据化工厂不同区域的危险程度，划分风险等级，并在三维场景中清晰展示。
四色图：以红、黄、蓝、绿四种颜色直观呈现工厂整体风险分布情况，便于快速识别高风险区域。
设备实时数据：实时获取关键设备的运行参数，如温度、压力、流量等，并在三维场景中对应设备处显示。
电子围栏标识：设置特定危险区域的电子围栏，当人员或车辆未经授权闯入时触发警报。
人员定位：实时追踪工厂内人员位置，以便在紧急情况下快速救援。
车辆定位：对工厂内运输车辆、叉车等进行定位，避免碰撞事故。
摄像头点位交互：点击三维场景中的摄像头图标，可查看实时监控画面，辅助安全监控。
消防报警：当消防系统检测到火灾隐患（如烟雾、高温等）时，在三维场景中精准定位报警位置，并发出警报。
应急预警：根据设备异常数据、风险监测等信息，提前发出应急预警，为应急处置争取时间。
三、技术选型
三维建模软件：选用 3ds Max 或 Blender 进行化工厂三维模型创建。3ds Max 在工业建模方面经验丰富，有大量插件支持；Blender 则是开源软件，具备强大的建模和渲染功能，可根据项目预算和团队熟悉程度选择。
平台开发引擎：采用 Unity 或 Unreal Engine。Unity 跨平台性强，开发周期相对较短，适合快速迭代开发；Unreal Engine 在图形渲染上表现卓越，能打造出逼真的视觉效果，适用于对画面质量要求极高的场景。
定位技术：
人员定位：采用 UWB（超宽带）定位技术，精度高，可实现室内外高精度定位，为人员配备定位标签，实时获取位置信息。
车辆定位：结合 GPS 和蓝牙定位技术，在车辆上安装定位设备，既能满足室外行驶定位需求，又能在室内精准定位，确保车辆位置准确掌握。
数据采集与传输：
利用传感器采集设备实时数据、消防报警数据等，通过工业以太网、无线传感器网络（WSN）等方式将数据传输至平台。
采用 MQTT 协议进行数据传输，该协议轻量级、低功耗，适合在网络条件复杂的化工厂环境中保证数据的实时性和稳定性。
数据库：选用 InfluxDB 存储时间序列数据，如设备运行参数等，其在处理时间序列数据方面性能优越；使用 MySQL 存储人员信息、车辆信息、设备基本信息等结构化数据，便于数据管理和查询。
可视化框架：引入 Echarts 等可视化框架，用于展示四色图、设备实时数据图表等，提升数据可视化效果。
四、数据采集与处理
| 工厂模型数据 | 通过实地测量、工厂 CAD 图纸等方式获取工厂建筑、设备布局等详细信息，导入三维建模软件构建精确的三维模型。 |
| 设备实时数据 | 在关键设备上安装传感器，实时采集温度、压力、流量等参数，经过数据清洗和预处理后，存入 InfluxDB 数据库，并传输至三维平台进行实时展示 |
| 人员与车辆位置数据 | 蓝牙或GPS、UWB等定位设备实时采集人员和车辆的位置信息，经坐标转换和数据处理后，在三维场景中实时更新位置显示。 |
| 消防报警数据 | 消防传感器检测到烟雾、高温等异常情况时，将报警信号传输至平台，平台解析信号后在三维场景中精准定位报警位置。 |
| 风险评估数据 | 综合考虑设备运行状态、危险物质存储量、人员活动等因素，进行风险评估计算，生成风险分区和四色图数据，并在平台上展示。 |

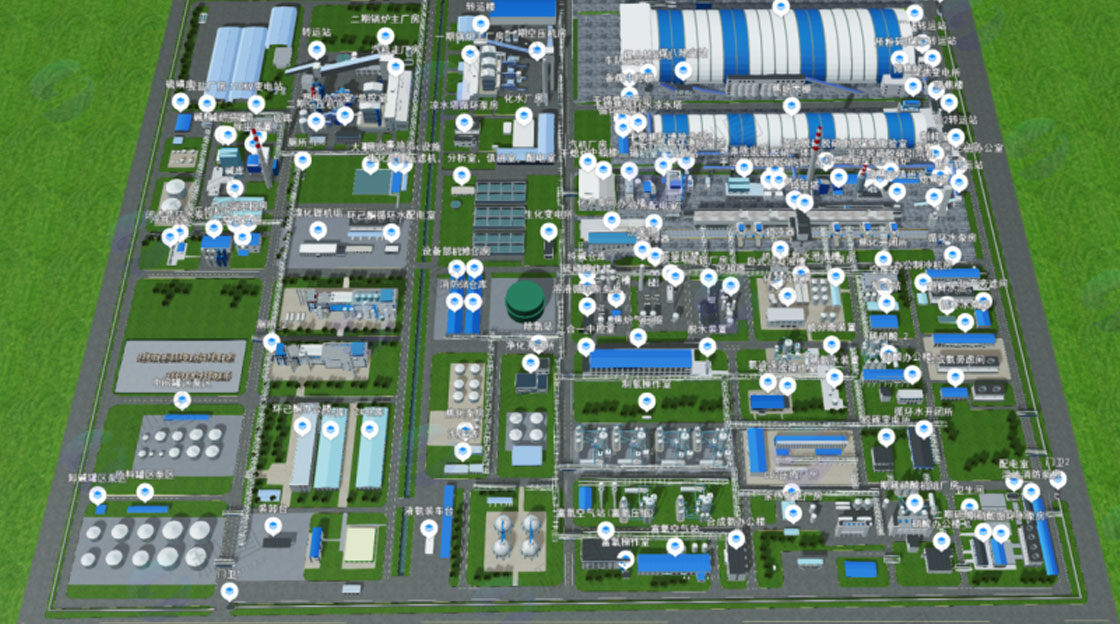

五、三维场景构建流程
工厂模型创建：
使用三维建模软件，按照工厂实际布局和尺寸，创建工厂建筑、设备、道路等模型，确保模型的准确性和细节。
对模型进行材质和光影处理，使其更接近真实场景，增强视觉效果。
风险分区与四色图绘制：
根据风险评估数据，在三维场景中对不同区域进行风险等级划分，用不同颜色或标识区分。
基于风险分区数据，生成四色图，覆盖在三维场景之上，直观展示工厂整体风险分布。
电子围栏设置：在三维场景中，针对危险区域（如化学品存储区、高压设备区等）绘制电子围栏区域，设置闯入触发规则和警报机制。
设备实时数据展示：将设备模型与实时数据进行关联，在设备模型上以数字、图表等形式动态显示设备的运行参数。
人员与车辆定位实现：将人员和车辆的定位数据接入三维平台，通过坐标映射，在三维场景中实时显示其位置，并可设置轨迹显示功能，方便查看行动路径。
摄像头点位交互搭建：在三维场景中添加摄像头模型，与实际摄像头设备建立连接，点击摄像头模型时，通过视频流服务器获取并展示实时监控画面。
消防报警与应急预警集成：将消防报警系统和应急预警系统与三维平台对接，当接收到报警或预警信号时，在三维场景中以醒目的方式（如闪烁红光、弹窗提示等）显示报警位置和预警信息，并发出声音警报。
六、系统测试与优化
功能测试：对工厂风险分区、四色图展示、设备实时数据显示、电子围栏报警、人员定位、车辆定位、摄像头点位交互、消防报警、应急预警等功能进行全面测试，确保各项功能正常运行，数据准确无误。
性能测试：模拟不同场景下的系统负载，测试系统的帧率、响应时间、数据传输延迟等性能指标，优化场景渲染算法、数据传输策略等，确保系统在复杂环境下稳定、流畅运行。
兼容性测试：在不同类型的终端设备（如电脑、平板、大屏显示器）和操作系统上进行测试，确保系统的兼容性，满足不同用户的使用需求。
安全测试：对系统进行安全漏洞扫描，确保数据传输安全、用户权限管理合理，防止数据泄露和非法操作。
用户反馈与优化：收集用户在使用过程中的反馈意见，对系统界面、操作流程等进行优化，提升用户体验。
七、项目实施计划
第一阶段：完成化工厂三维模型创建、风险分区与四色图初步绘制，时间为 [具体时间区间 1]。
第二阶段：实现设备实时数据采集与展示、电子围栏设置，时间为 [具体时间区间 2]。
第三阶段：完成人员定位、车辆定位功能集成，搭建摄像头点位交互功能，时间为 [具体时间区间 3]。
第四阶段：集成消防报警、应急预警功能，进行系统测试与优化，时间为 [具体时间区间 4]。
八、总结
本方案通过合理的技术选型、详细的数据采集与处理流程以及全面的三维场景构建步骤，打造了一个功能完善的化工厂安全应急三维平台。在实施过程中，需根据化工厂的实际情况和用户需求，不断优化和调整方案，确保平台能够有效提升化工厂的安全管理和应急响应能力。
