一、项目背景

随着城市的发展，燃气管网规模日益庞大且布局愈发复杂。传统管理方式难以满足实时监控、精准运维及高效应急处置的需求。数字孪生技术通过构建与真实燃气管网高度映射的虚拟模型，能为管网管理提供全面、实时、精准的数据支持，提升管理效率与安全性。

二、建模目标

• 构建高精度燃气管网三维可视化模型，直观呈现管网布局、设施位置及拓扑关系。

• 实现实时数据与模型融合，动态模拟管网运行状态，为运营决策提供依据。

• 利用模型进行故障预测与分析，优化维护计划，降低事故风险。

三、数据采集与处理

（一）数据类型

（二）数据处理

对采集的空间数据进行坐标转换与投影设置，统一到城市地理坐标系，消除数据偏差。

利用数据清洗算法，去除属性数据中的错误、重复与缺失值，确保数据准确性与完整性。

建立实时数据接入接口，对传感器数据进行滤波、降噪处理，保证数据质量，并按照时间序列存储于数据库，以便后续分析与模型驱动。

四、模型构建流程

（一）基础地形建模

收集城市地形数据，如数字高程模型（DEM）与数字正射影像（DOM）。

在 3D GIS 软件中导入 DEM 数据，生成地形表面，并叠加 DOM 影像，赋予地形真实的纹理与色彩，构建逼真的城市地形基础。

（二）燃气管线建模

将清洗后的管线空间数据导入建模软件，利用线要素绘制功能，依据管线坐标与走向构建管网骨架。

根据管径、埋深等属性信息，通过拉伸、放样等建模操作，生成具有真实尺寸的管线三维模型，并按照管材类别赋予不同的材质与颜色，增强模型辨识度。

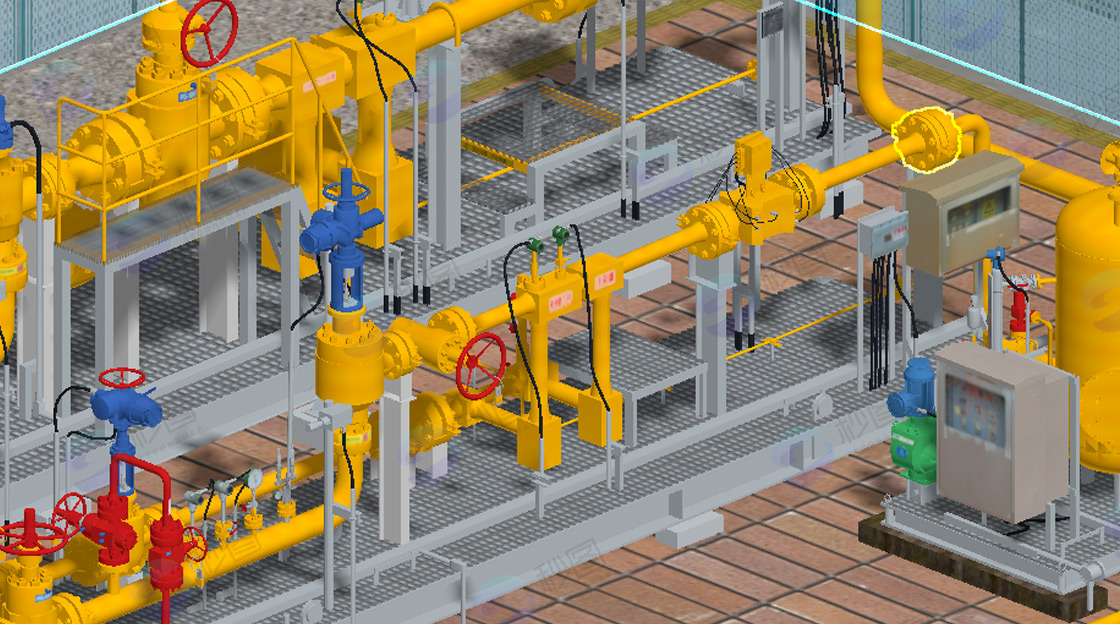

（三）设施建模

对于阀门、调压站、计量表等附属设施，在 SketchUp 中依据设备尺寸与结构进行精细建模，构建各设施的三维模型库。

将模型库中的设施模型导入到管网模型场景中，按照实际位置与方向进行准确放置，确保与管线连接关系正确，完善管网模型细节。

（四）模型整合与优化

在 3D GIS 软件中对地形、管线与设施模型进行整合，检查模型间的拓扑关系，确保模型的连贯性与准确性。

运用模型简化算法，减少模型面数，优化模型结构，在不影响模型精度的前提下，提高模型渲染效率与运行性能。同时，添加光照、阴影效果，提升模型的可视化效果。

五、项目实施计划

（一）第一阶段：项目筹备（[筹备时间区间 1]）

组建项目团队，包括数据采集人员、建模工程师、软件开发人员等。

开展需求调研，明确项目目标与功能需求。

收集项目所需的基础数据，如地形数据、管网图纸等。

（二）第二阶段：数据采集与处理（[筹备时间区间 2]）

按照数据采集方案，进行燃气管网空间、属性与实时数据的采集工作。

对采集的数据进行清洗、转换与存储，建立数据仓库。

（三）第三阶段：三维建模（[筹备时间区间 3]）

完成基础地形建模与燃气管线建模。

构建管网附属设施模型，并与管线模型整合优化。

（四）第四阶段：数据融合与功能开发（[筹备时间区间 4]）

实现实时数据与三维模型的融合，开发模型应用功能模块。

对系统进行测试，修复漏洞与问题。

（五）第五阶段：项目验收与交付（[筹备时间区间 5]）

组织项目验收，邀请相关专家与用户对项目成果进行评估。

根据验收意见进行整改完善，交付项目成果，包括三维模型、软件系统及相关文档。

六、项目预算

数据采集费用：包括测量设备租赁、人员劳务等，预计 [X] 万元。

软件授权费用：3D GIS 软件、建模软件等授权费用，预计 [X] 万元。

硬件设备费用：服务器、数据采集终端等硬件采购，预计 [X] 万元。

人员工资：项目团队人员工资支出，预计 [X] 万元。

其他费用：如办公场地租赁、差旅费等，预计 [X] 万元。

总预算约为 [X] 万元，具体费用可根据实际项目情况调整。

七、项目风险与应对措施

数据质量风险：数据采集不准确、不完整可能影响模型精度。应对措施：加强数据采集人员培训，采用多种数据采集手段相互验证，建立严格的数据质量审核机制。

技术难题风险：建模过程中可能遇到复杂地形建模、模型实时渲染性能等技术问题。应对措施：组织技术团队进行技术攻关，借鉴相关项目经验，必要时邀请外部专家指导。

项目进度风险：因数据获取困难、技术问题等导致项目延期。应对措施：制定详细的项目进度计划，定期进行项目进度跟踪与调整，合理安排资源，提前预估并解决可能影响进度的问题。
