一、项目背景

    在工业 4.0 时代，工厂设备的高效运维对于保障生产连续性、提升生产效率至关重要。数字孪生技术为工厂设备运维提供了创新的解决方案，通过构建与真实设备对应的虚拟模型，实时反映设备状态，实现设备全生命周期管理。本方案旨在打造一个工厂设备运维数字孪生平台，集成工厂设备可视化、设备管理、设备运行状态监测、设备告警、设备工单管理、设备巡检可视化以及摄像头点位交互等功能，提升工厂设备运维的智能化水平。

二、需求分析

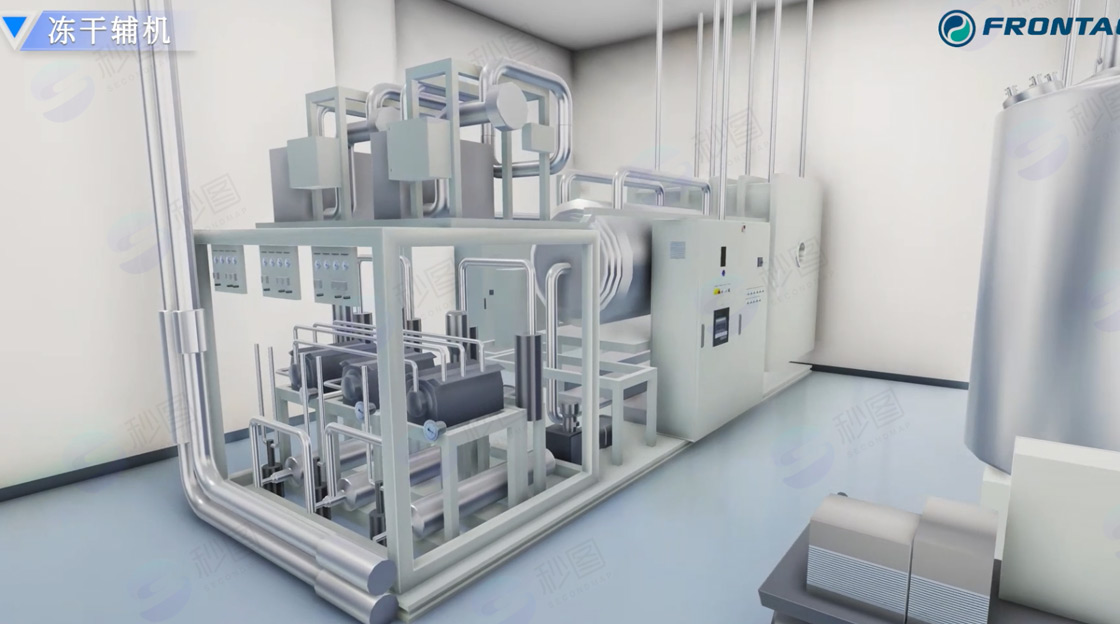

    1、工厂设备可视化：以三维模型的形式直观展示工厂内各类设备的外观、位置和布局。

    2、设备管理：实现设备信息的录入、编辑、查询和设备台账管理。

    3、设备运行状态：实时获取设备的运行参数，如温度、转速、振动等，并在三维场景中动态展示设备运行状态。

    4、设备告警：当设备运行参数超出正常范围或出现故障时，及时发出告警信息，并在三维场景中突出显示告警设备。

    5、设备工单：创建、分配、跟踪和管理设备维修工单，记录维修过程和结果。

    6、设备巡检可视化：规划巡检路线，实时显示巡检人员位置和巡检进度，记录巡检数据。

    7、摄像头点位交互：点击三维场景中的摄像头图标，可查看对应摄像头的实时监控画面，辅助设备运维监控。

三、三维建模

数据采集

通过实地测量、设备图纸、CAD 文件等方式获取设备的精确尺寸、形状和结构信息。

收集设备的外观材质、颜色等视觉特征数据。

建模软件选择

推荐使用专业的三维建模软件，如 SolidWorks、CATIA 等，它们在工业设计和机械建模方面具有强大的功能，能够精确创建复杂的设备模型。对于场景搭建和整体布局，可结合 3ds Max 或 Blender 进行优化，以提升场景的视觉效果和渲染性能。

模型创建流程

首先，根据设备结构和功能模块，将设备拆分为多个子部件，分别进行建模。例如，对于一台复杂的机床，可分别创建床身、主轴箱、工作台等部件的模型。

在建模过程中，严格按照实际尺寸和比例进行创建，确保模型的准确性。同时，对模型进行细节处理，如添加设备的标识、铭牌等。

完成各部件建模后，在三维软件中进行装配，模拟设备的实际组装状态，检查部件之间的装配关系和运动干涉情况。

对设备模型进行材质和纹理映射，根据设备的实际外观设置金属、塑料、橡胶等材质属性，使模型更加逼真。

构建工厂场景模型，包括厂房建筑、地面、通道等，将设备模型放置在合适的位置，形成完整的工厂设备布局场景。

四、技术实现

开发平台选择

    选用 Unity 或 Unreal Engine 作为数字孪生平台的开发引擎。Unity 具有良好的跨平台性和丰富的插件资源，开发周期相对较短，适合快速迭代开发；Unreal Engine 在图形渲染方面表现出色，能够呈现高质量的视觉效果，对于追求极致画面表现的项目较为适用。可根据项目需求和团队技术能力进行选择。

数据采集与传输

    设备运行数据采集：在设备上安装各类传感器，如温度传感器、压力传感器、振动传感器等，实时采集设备的运行参数。通过工业以太网、无线传感器网络（WSN）或现场总线（如 Profibus、Modbus 等）将传感器数据传输到数据采集服务器。

    设备状态数据采集：利用设备自带的控制系统或 PLC（可编程逻辑控制器）获取设备的运行状态信息，如设备的启停状态、故障代码等。通过通信协议（如 OPC UA）将这些数据传输到数据采集服务器。

    人员位置数据采集：对于设备巡检人员，采用蓝牙定位、UWB（超宽带）定位等技术，为巡检人员配备定位标签，实时采集其位置信息，并通过无线网络传输到平台。

    数据传输协议：采用 MQTT（Message Queuing Telemetry Transport）协议进行数据传输，该协议具有轻量级、低功耗、高可靠性等特点，适合在工厂复杂的网络环境中保证数据的实时性和稳定性。同时，结合 WebSocket 协议实现实时双向通信，用于设备状态更新、告警推送等功能。

数据库选择

    选用关系型数据库 MySQL 存储设备基本信息、设备台账、工单信息、人员信息等结构化数据，便于数据的管理、查询和统计分析。

    对于设备运行的实时数据和历史数据，由于其具有时间序列特性，选择 InfluxDB 等时间序列数据库进行存储。InfluxDB 在处理大规模时间序列数据方面具有高效的读写性能和灵活的查询功能，能够满足对设备运行数据的快速存储和查询需求。

功能实现

    设备可视化：将创建好的三维设备模型和工厂场景模型导入开发平台，通过编写代码实现模型的加载、显示和交互功能。用户可以在三维场景中进行缩放、旋转、平移等操作，查看设备的各个角度和细节。

设备管理：开发设备管理模块，提供设备信息录入、编辑、查询等功能界面。将设备信息存储到 MySQL 数据库中，通过数据库操作实现设备信息的管理和维护。

    设备运行状态监测：从数据采集服务器获取设备运行数据，通过数据解析和处理，将设备的运行参数实时显示在三维场景中对应的设备模型上，例如以数字、仪表盘、进度条等形式展示设备的温度、转速、压力等参数。同时，根据设备运行状态设置不同的颜色或动画效果，直观反映设备的运行状态是否正常。

    设备告警：设定设备运行参数的正常阈值范围，当采集到的数据超出阈值时，触发设备告警功能。在三维场景中，以闪烁的红色图标或其他醒目标识突出显示告警设备，并通过弹窗、声音等方式向运维人员发送告警信息。同时，将告警记录存储到数据库中，便于后续查询和分析。

    设备工单管理：开发工单管理模块，实现工单的创建、分配、跟踪和关闭等功能。当设备出现故障或需要维护时，可在系统中创建工单，填写故障描述、维修要求等信息，并将工单分配给相应的维修人员。维修人员在接到工单后，可在移动端或电脑端查看工单详情，并记录维修过程和结果。工单状态实时更新，便于管理人员跟踪工单进度。

    设备巡检可视化：在三维场景中规划设备巡检路线，为巡检人员设置起始点和终点。通过人员定位数据，实时显示巡检人员在三维场景中的位置和巡检进度。巡检人员在巡检过程中，可通过移动端设备记录设备的巡检数据，如设备外观检查情况、是否存在异常声响等，并将数据上传到平台。平台根据巡检数据进行分析，生成巡检报告。

    摄像头点位交互：在三维场景中添加摄像头模型，并与实际的摄像头设备进行关联。通过视频流服务器获取摄像头的实时视频流，当用户点击三维场景中的摄像头图标时，弹出视频窗口，显示对应摄像头的实时监控画面，辅助运维人员对设备运行情况进行远程监控。

五、系统测试与优化

    功能测试：对工厂设备可视化、设备管理、设备运行状态监测、设备告警、设备工单管理、设备巡检可视化以及摄像头点位交互等功能进行全面测试，确保各项功能正常运行，数据准确无误。

    性能测试：模拟不同规模的设备数量和数据流量，测试系统的运行性能，包括帧率、响应时间、数据传输延迟等指标。优化场景渲染算法、数据传输策略和数据库查询语句，提高系统的运行效率和稳定性，确保系统在高负载情况下仍能流畅运行。

    兼容性测试：在不同类型的终端设备（如电脑、平板、手机）和操作系统（如 Windows、iOS、Android）上进行测试，确保系统具有良好的兼容性，满足不同用户的使用需求。

    安全测试：对系统进行安全漏洞扫描，加强用户权限管理、数据加密传输和存储等安全措施，防止数据泄露和非法操作，保障系统的安全性。

    用户反馈与优化：收集用户在使用过程中的反馈意见，对系统的界面设计、操作流程等进行优化，提升用户体验。根据用户需求和实际业务场景的变化，对系统功能进行持续扩展和完善。

六、项目实施计划

    第一阶段：完成工厂设备和场景的三维建模，搭建数字孪生平台的基础框架，时间为 [具体时间区间 1]。

    第二阶段：实现设备管理、设备运行状态监测和设备告警功能，完成数据采集与传输系统的搭建，时间为 [具体时间区间 2]。

    第三阶段：开发设备工单管理和设备巡检可视化功能，集成摄像头点位交互功能，时间为 [具体时间区间 3]。

    第四阶段：进行系统测试与优化，对用户进行培训，正式上线平台，时间为 [具体时间区间 4]。

七、总结

    本方案通过详细的三维建模流程和全面的技术实现规划，构建了一个功能强大的工厂设备运维数字孪生平台。在实施过程中，需根据工厂的实际情况和用户需求，不断优化和调整方案，确保平台能够有效提升工厂设备运维的效率和智能化水平，为工厂的安全生产和高效运营提供有力支持。
